一．自清潔濁度傳感器工作原理

自清潔濁度傳感器又稱在線濁度傳感器，自清潔濁度傳感器帶有自動清潔刷，可以自動進行清洗，探頭中含有敏感的光學部件和電子部件，避免強烈震動損環前面透光玻璃，切勿用硬制品刮擦。自清潔濁度傳感器通過測量光的散射來判斷液體中顆粒的濃度。它使用一個光源照射到液體中,然后測量光在不同角度上的散射光強度。本傳感器采用90°角散射光法，線性處理采集值，并經過溫度補償算法，輸出濁度值。

二．自清潔濁度傳感器技術參數

三．自清潔濁度傳感器尺寸/安裝

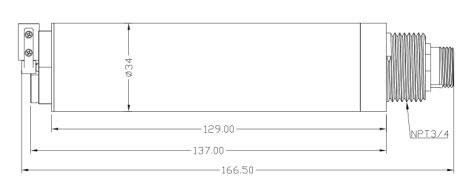

1.自清潔濁度傳感器尺寸圖

2.接線圖

線纜為4芯屏蔽線：

紅色—電源線 藍/黑色—地線 綠色—485B黃色—485A

生產批次不同，線纜顏色略有差異，具體參照線纜絲印。

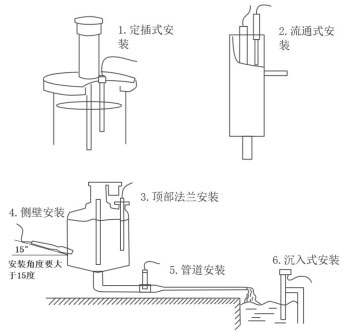

3.自清潔濁度傳感器安裝

四．自清潔濁度傳感器維護和保養

傳感器維護:

如傳感器需要清洗,可用溫水和適量的洗滌劑，進行清洗。

注意：

避免強烈震動損環前面透光玻璃，切勿用硬制品刮擦。
