作者:全自動氣象站監測設備 出處:自動氣象站 更新時間:2025-11-16
邊坡監測系統方案是一套綜合性的自動化安全監控體系,旨在通過多種技術手段對邊坡的穩定性進行實時、連續的監測與評估。該系統通過對環境、變形、支護結構等多維度參數的采集與分析,為邊坡的安全預警與災害防治提供科學依據。

一、 環境監測
環境監測主要關注降雨和土壤含水狀況。降雨量數據通過現場安裝的雨量計獲取,它直接記錄單位時間內的降水數據。土壤含水率監測則通常與水分傳感器配合,反映土體內部的濕度變化。這兩項數據是分析邊坡穩定性受氣象條件影響程度的關鍵指標,尤其在強降雨期間尤為重要。
二、 變形監測
變形監測是評估邊坡穩定性的核心。

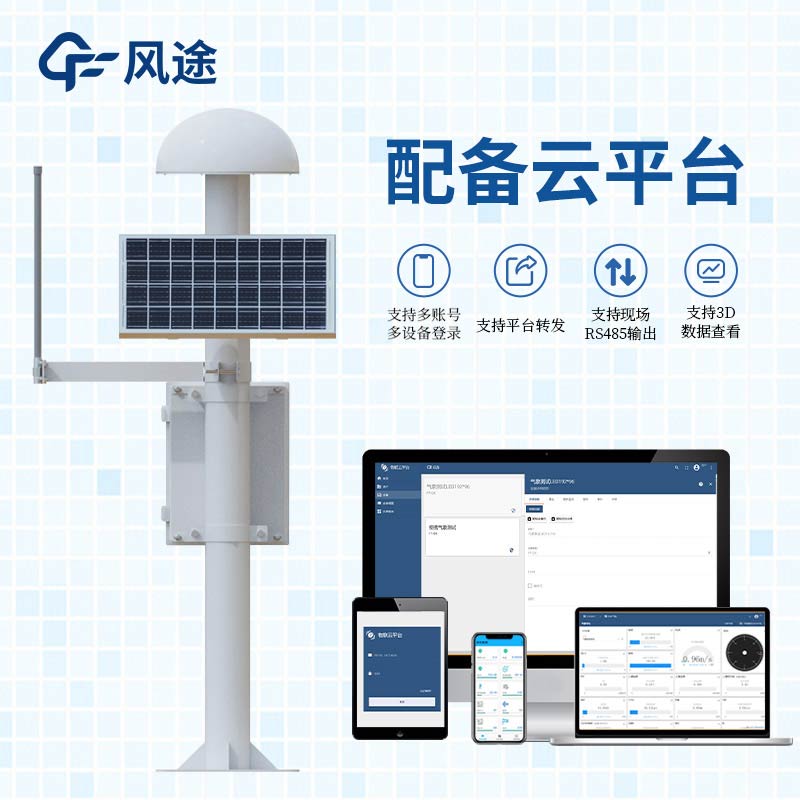

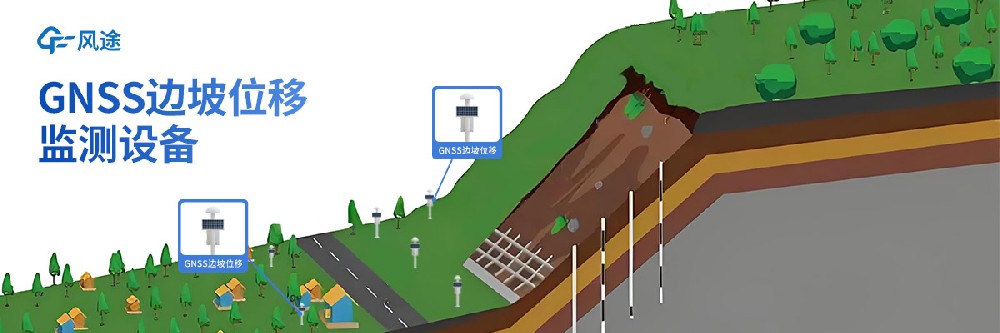

表面位移監測采用全球導航衛星系統(GNSS)接收機,通過接收衛星信號,精確測量邊坡表面監測點的三維坐標變化,從而計算出整體位移量和方向。
地表相對位移監測使用拉線式位移傳感器,該設備通過測量伸縮線的長度變化,來監測邊坡表面特定兩點之間裂縫或錯臺的張開、閉合變化量。
土體內部位移監測采用串聯式固定測斜儀,該設備由多個測斜傳感器通過桿件串聯并埋設于鉆孔中,能夠精確測量不同深度處土體的水平位移,從而判斷潛在滑動面的位置與變形大小。
地裂縫監測則專門使用裂縫計,直接安裝在出現的裂縫兩側,監測裂縫寬度的發展變化。

三、 擋土墻與地下水監測
對于支擋結構,擋土墻的側向壓力通過埋設在墻背與土體接觸面的土壓力計進行測量。擋土墻的傾斜狀態則通過安裝在墻頂或墻面的盒式固定測斜儀進行監測。
地下水是影響邊坡穩定的重要因素,通過埋設在鉆孔或測管中的孔隙水壓計,可以監測土體內部孔隙水壓力的變化,評估地下水對邊坡穩定性的影響。
四、 支護結構監測
支護結構的受力與工作狀態直接關系到工程效果。
錨桿軸力和錨索應力分別通過焊接在桿體上的鋼筋計和安裝在錨索錨固端的錨索計進行監測,直接獲取桿體的受力數據。
抗滑樁的傾斜監測同樣可采用固定測斜儀。格構梁的應力狀態則通過在梁體表面或內部安裝應變計來間接反映其受力情況。
五、 視頻監測
視頻監測作為直觀的輔助手段,在現場關鍵位置布設高清攝像機,進行全天候實時監控,便于遠程查看現場狀況,并為異常情況提供影像證據。
綜上所述,邊坡監測系統方案通過集成上述各類傳感器與設備,構建了一個多層次、全方位的監測網絡。數據通過有線或無線方式傳輸至監控中心,經專業軟件進行分析處理,最終實現邊坡穩定狀態的實時評價與分級預警,有效保障生命財產安全。
